約翰迪爾強鹿柴油發動機噴油嘴襯套

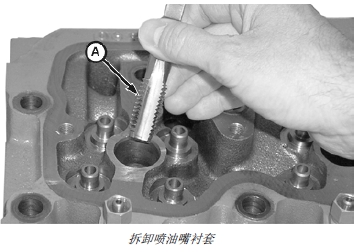

1. 用 M22-1.0 (7/8-9) 絲錐(A) 對襯套內徑攻絲。

2. 擰入 M22-1.0 (7/8-9) 帶帽螺釘，拉出噴油嘴襯套。

A – M22-1.0 (7/8-9) 絲錐

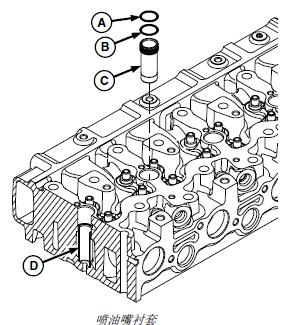

安裝噴油嘴襯套

重要提示： 如果在 4 氣門缸蓋上安裝新的噴油嘴襯套，一定要保證活塞未處于或未靠近上止點 (TDC)。旋轉John Deere約翰迪爾強鹿柴油發動機，直到活塞處于下止點 (BDC)，否則會損壞活塞。裝裝

1. 支撐 4 氣門缸蓋時，使其底面距工作臺約 50 毫米（2.0 英寸）。

2. 在噴油嘴襯套(C) 底部外緣四周涂滿 LOCTITE®592。

重要提示： O 形環一定要安裝在正確位置；褐色 O 形環處于較高位置，而黑色 O 形環位于較低位置。否則，會造成 O 形環先天故障。不得使用任何油基制品潤滑噴油嘴襯套，否則 O 形環會膨脹。裝

3. 將褐色 O 形環安裝在噴油嘴襯套較高位置，而黑色O 形環裝在噴油嘴襯套較低位置。用肥皂液潤滑 O形環。

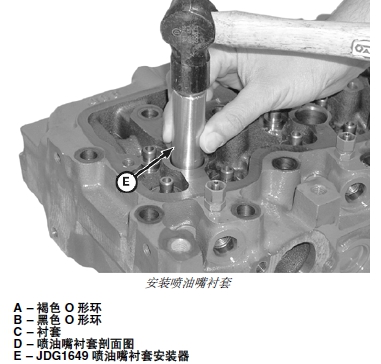

4. 將噴油嘴襯套(C) 放在孔口，用 JDG1649 噴油嘴襯套安裝器 (D) 放入襯套中。

5. 用錘子小心地敲噴油嘴安裝工具，將襯套全部敲入孔中。
